Jak czytać wyniki CPTU i sondowań dynamicznych przed decyzją o posadowieniu

Każde prawidłowo wykonane sondowanie gruntu dostarcza szczegółowych danych o poszczególnych warstwach podłoża, jednak surowe liczby nie oznaczają tego samego dla każdej inwestycji. Wymagania i dopuszczalne ryzyko osiadań różnią się drastycznie w zależności od specyfiki planowanej konstrukcji. Hala przemysłowa z rozległą siatką słupów nośnych jest bardzo wrażliwa na nierównomierne zapadanie się na dużej powierzchni. Z kolei budynek wielokondygnacyjny przenosi ogromne siły na stosunkowo małym obszarze, co wymaga wyższej nośności punktowej w głębszych warstwach. Budownictwo drogowe pozwala na nieco większą tolerancję przemieszczeń, pod warunkiem zaprojektowania odpowiednio elastycznej podbudowy. Świadome odczytanie takich zależności z wykresów badawczych pozwala na wczesne wychwycenie problemów na długo przed rozpoczęciem robót ziemnych.

Przeczytaj również: W jakich sytuacjach stosuje się laserowe cięcie blach?

Co parametry badania mówią o nośności podłoża

Statyczna weryfikacja podłoża tworzy niezwykle dokładny obraz geologiczny terenu, rejestrując ciągłe odczyty co zaledwie dwa centymetry. Kluczowe znaczenie w tej metodzie mają trzy wskaźniki: opór stożka, tarcie na tulei oraz ciśnienie porowe. Wysoki opór zagłębianego stożka bezpośrednio informuje o dużej nośności gruntu, co ułatwia inżynierom precyzyjne wyliczenie wytrzymałości na ścinanie i kąta tarcia wewnętrznego. Analiza sił tarcia na tulei pomaga poprawnie rozróżnić warstwy spoiste od niespoistych bez konieczności pobierania próbek rdzeniowych. Badanie ciśnienia porowego pozwala natomiast precyzyjnie zlokalizować zwierciadło wody gruntowej i ocenić przebieg powolnego procesu konsolidacji gruntu pod nowym obciążeniem.

Przeczytaj również: Z jakich materiałów wykonuje się klamki drzwiowe zewnętrzne?

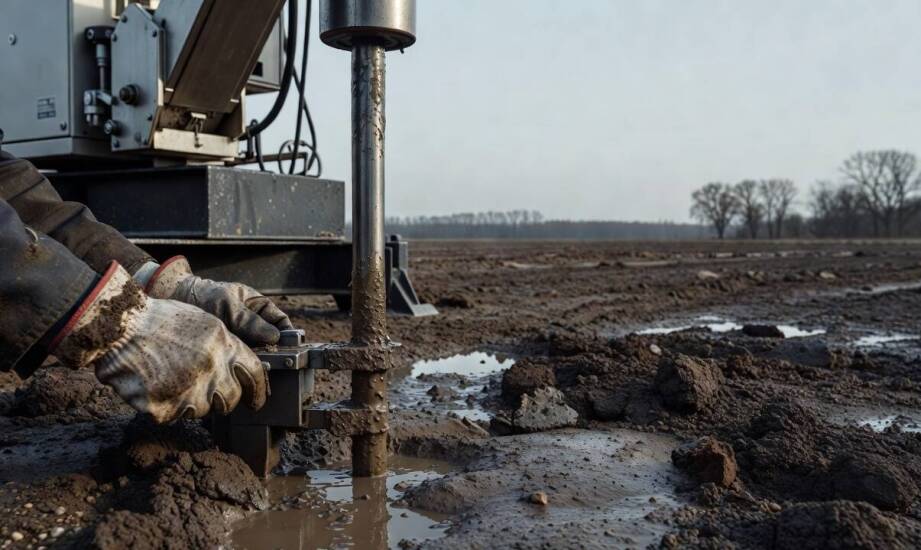

Alternatywna metoda dynamiczna polega na zliczaniu uderzeń specjalnego młota potrzebnych do zagłębienia końcówki o dziesięć centymetrów. Wynik ten często służy do określania stopnia zagęszczenia piasków lub żwirów. Korelacja normatywna stanowi jedynie wartość orientacyjną, która mocno zależy od typu zastosowanej sondy i charakterystyki konkretnego gruntu. Branżowe wytyczne nie narzucają w tej kwestii jednej, uniwersalnej reguły przeliczeniowej. Obie techniki badawcze dostarczają innych, uzupełniających się danych. Wariant statyczny gwarantuje nieprzerwany, bardzo szczegółowy profil badawczy. Z kolei pomiary dynamiczne pozwalają na stosunkowo szybkie i bardzo ekonomiczne sprawdzenie rozległych terenów, zwłaszcza tam, gdzie dominują grunty niespoiste.

Przeczytaj również: Jakie są najczęściej wybierane rodzaje podnośników?

Interpretacja danych w obecności nasypów i wody

Właściwe rozpoznanie geotechniczne zyskuje swoją pełną wartość dopiero w zestawieniu z analizą zjawisk nietypowych. Mocno zróżnicowane, skokowe odczyty oporu na niewielkich głębokościach niemal zawsze demaskują obecność starych, nieskontrolowanych zasypów budowlanych. Niejednorodna struktura gruntu najczęściej wymusza głęboką wymianę warstw podłoża lub zastosowanie specjalistycznego wzmocnienia przed wylaniem fundamentów. Równie istotna w procesie projektowym pozostaje analiza nawodnienia. Nagły wzrost ciśnienia w porach gruntu sygnalizuje duże prawdopodobieństwo uplastycznienia się warstw podczas prac sprzętu ciężkiego. Taka sytuacja bezwzględnie narzuca konieczność starannego zaplanowania wydajnych systemów odwodnienia na czas prowadzenia głębokich wykopów.

Podstawowe wyniki badań terenowych wystarczają do oceny warunków wyłącznie w przypadkach idealnych, gdy badany profil jest geologicznie jednorodny. Brak jakichkolwiek warstw słabonośnych i niski poziom wód zazwyczaj pozwalają na podjęcie szybkiej decyzji o wykonaniu tradycyjnych fundamentów bezpośrednich. Każda wykryta anomalia pomiarowa lub obecność gruntów organicznych wymaga poszerzenia zakresu prac analitycznych. Projektanci często zlecają wtedy dodatkowe punkty pomiarowe, tradycyjne wiercenia badawcze oraz specjalistyczne testy laboratoryjne pobranych próbek. Dobrze przygotowana dokumentacja tłumaczy te zjawiska na konkretne wytyczne dla wykonawców, sugerując na przykład zastosowanie pali wierconych w rurze osłonowej.

Wartość inżynierskiej analizy wyników zdecydowanie przewyższa mechaniczny proces samego wykonania pomiarów. Dopiero właściwe odczytanie korelacji pozwala dobrać technologię fundamentową, która realnie chroni przed awarią budowlaną. Błąd na wczesnym etapie weryfikacji nośności lub układu warstw wodonośnych zazwyczaj skutkuje zbyt płytkim posadowieniem lub niepotrzebnym przeinwestowaniem w przeskalowane wzmocnienia. Dokładne rozpoznanie podłoża zabezpiecza budżet inwestora przed nieprzewidzianymi wydatkami w trakcie prowadzonych prac ziemnych.

Przejście od skomplikowanych danych liczbowych do czytelnego modelu warunków gruntowych to podstawa bezpiecznego i terminowego budownictwa. Firma Geotest Tychy przygotowuje kompleksowe dokumentacje geotechniczne na podstawie fachowych wierceń i weryfikacji podłoża. Wnioski z przygotowanych opinii dostarczają generalnym wykonawcom oraz inwestorom przejrzystych wytycznych projektowych. Właściwie zinterpretowane badania stanowią solidną bazę, na której opiera się harmonogram robót oraz długoterminowa stabilność przyszłej konstrukcji w każdym regionie Polski.
